一．项目背景：
日趋严重的VOCs污染，不仅影响环境空气质量，也会对人体健康造成直接的伤害。贝斯安基于我国VOCs监测的环保法规要求，依托多年来的系统设计能力和项目管理能力，构建了满足国内环保要求的VOC在线监测系统整体解决方案。
方案可提高各区域污染源准确定位能力，同时快速直观的分析出污染源周边的相关信息，通过整合各类地理信息资源和环境保护业务资源，建立统一的环境信息资源数据库，将空间数据与动态监测数据、动态监管数据、政策法规数据等业务数据进行无缝衔接。为管理者提供直观、高效、便捷的管理手段，提高环保业务管理能力，综合管理与分析的决策能力。同时根据业务应用的不同，对数据进行横向的层次划分，通过应用人员层次的不同，对数据进行纵向的层次划分，明晰信息的脉络，方便数据的管理。
二．系统概况
贝斯安的VOC在线监测系统是以污染源为基础，单元网格管理法为核心，按照“网定格、格定责、责定人”的理念，建立的“横向到边、纵向到底”的区域网格化监控平台。

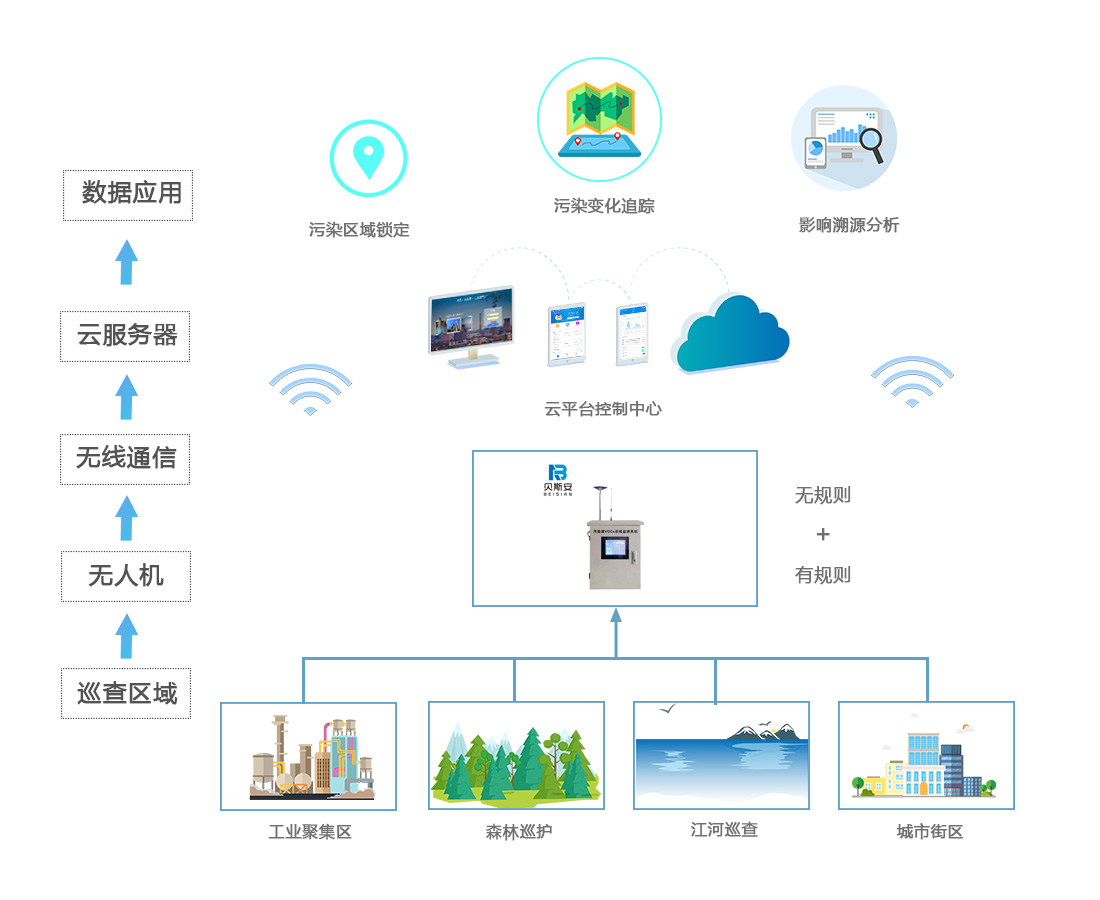

该系统可实时统计各区域、各监测点的设备数据，实现对VOCs排放区域整体监控，污染物扩散趋势推算，排放源解析等功能，同时结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发、建立全面化、精细化、信息化、智能化的区域在线监测平台，实现对控制污染源无组织排放，减少大气污染等综合管理，为制定节能减排方案提供可靠的数据信息和科学的辅助管理决策。系统主要由数据采集与感知层、通信网络传输层、智慧层、云平台应用层四层构成，如下图所示：
1. 数据采集层
采集烟气参数数据、汇总所有的气体浓度信息和工作状态信息同时生成报表、存储数据、记录历史数据，实现对系统监控组网、网络通信协议、网络接口服务、网络平台管理、监控数据远程实时采集等软件的集成。
2. 通信网络层
实现对数据库软件平台、数据服务（Web Services、DCOM组件、数据接口服务、中间件等）软件的集成，并为应用软件层提供数据支持。
3. 智慧数据分析层
采用高斯烟羽模型，分布式冗余节点判断算法实现对VOCs排放区域布点、整体监控，污染物扩散趋势推算，VOCs排放源解析等功能。
4. 云平台应用层
WEB应用实现对组态应用软件、工具软件、各类人机界面软件、WEB发布软件的集成，从而最终满足用户对系统的需求。

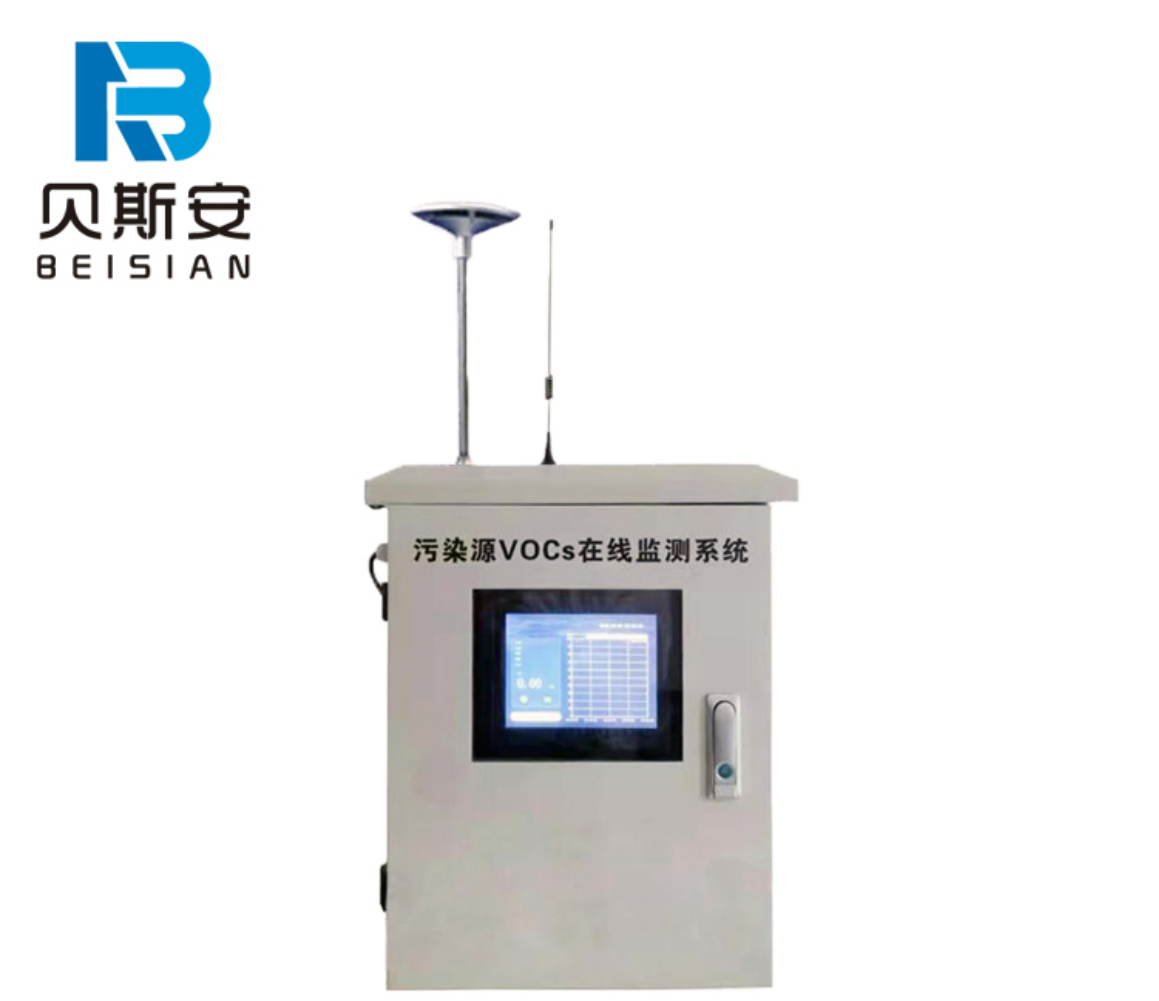

三．产品介绍
1. 原理介绍：
气体预处理检测系统采用进口电化学及光学传感器对污染源进行检测，当污染源气体经过真空杯抽气采样经过预处理系统后传送到传感器通气口，传感器会立马与气体发生反应，产生微量的电信号传送到设备上面，经过算法处理后换算成气体浓度值。
2. 设备构成：
取样单元：由电加热取样探头、电加热取样管线和反吹系统等组成；
预处理单元：由精细过滤器、蠕动泵、采样泵、储水罐和流量计等组成；
分析单元：采用PID光离子气体检测报警仪，精度高、可靠性好、维修成本低；
传输单元：将当地环保局端口地址位置写进DTU模块程序，然后用GPRS的传输方式进行传输。、
3. 技术指标：
检测原理：PID光离子、FID、电化学、非色散红外、催化燃烧、半导体
气体种类：TVOC、VOCs、SO2、NO2、O3、CO、NOX等两百多种有毒有害气体
分 辨 率：1ppb、5ppb、50ppb、500ppb、 1ppm（根据实际量程及要求而定）
气象参数：温度、湿度、风速、风向、大气压力（其他可订制）
采样方式：泵吸式、扩散式可选（根据实际检测环境而定）
气体量程：1、20、200、2000、10000（ppm）
精 确 度：≤+-3%FS
重 复 性：≤±2%FS
零点漂移：≤±2%FS/6h
跨度漂移：≤±5%FS/6h
响应时间：T90<2s
4. 产品特点：
*采用进口高精度传感器
*八寸液晶工业触摸屏显示
*模块化设计，方便设备维护
*内置流量计、粉尘过滤器等组成的预处理系统
*采用恒温检测系统
*带数据存储功能、历史数据查询、异常数据查询分析处理
*具有自动测试、自检、故障报警、屏幕显示、结果查询等功能
*气象监测单元采用坚实耐用的超声波设计、整个系统免维护
*兼容多种通讯方式：支持有线及无线云平台、可直接连接上位机通讯
*配备多种控制输出方式：4~20mA电流、继电器，声光报警输出
*支持中英文操作界面切换
*精密防护设计 防雨 防灰 防尘设计
5. 气象五参数检测指标（选配）
温度：测量范围-50～85°C（可配置）精确性±0.2（可配置）
湿度：测量范围 0～100% 相对湿度 精确性±2% 相对湿度 （可配置）
气压：测量范围 300～1200 百帕（可配置）精确性±0.3 百帕 （可配置）
风向：原理超声波 测量范围0～360°、精确性± 3°（可配置）
风速：原理超声波 测量范围0～75米/秒（可选配大量程）精确性使用最高值：测量值加减0.3米/秒或3%
6. 设备参数
供 电：220V 市电或 12V 直流电(太阳能供电选配）
输出信号：RS485数字信号(连接DTU、数采仪或个人电脑)；GPRS-5G 无线传输，支持（HJ/T212）通信协议对接环保局（选配）
显 示 屏：机箱8寸组态工业串口屏；内置仪表LCD点阵屏
尺 寸：箱体450*250*650（MM）
安装方式：立杆式 落地式 立柱式（可选）
